Výměna displeje

Napsal(a) Napsáno pondělí, 31 říjen 2016 Zveřejněno v Rady a návody Přečteno 390 krát
Ohodnotit tuto položku
(0 hlasů)

LCD displej je citlivé a hlavně křehké zařízení. Pokud vám spadne notebook, tablet nebo mobilní telefon na hranu je poměrně velká šance, že se na něm utvoří pavučina a máte `vyděláno`. U většiny tabletů a mobilů je výměna natolik drahá, že se oprava nevyplatí, ale u notebooků je oprava prasklého displeje poměrně rentabilní.- Obvyklá cena za výměnu se pohybuje kolem 3000 Kč a v případě, že se o výměnu pokusíte sami, bude cena ještě o trochu nižší.



Než se pustíte do dalšího čtení, dovoluji si upozornit, že výměna displeje nemusí být pro každého věc triviální a proto se do toho pusťte pouze, pokud víte, co děláte. Článek neslouží jako návod na výměnu displeje, ale pomůže vám s identifikací panelu, čímž nezbytně musíte začít ještě než se pustíte do objednání tohoto náhradního dílu. Dbejte maximální opatrnosti, jelikož pokud spletete jediný parametr, může se vám snadno stát, že náhradní displej nebude pasovat.

Pokud potřebujete poradit, nebo celou výměnu uskutečnit v našem servisu, neváhejte se na nás obrátit. Cena za výměnu displeje je u nás pouhých 400 Kč. Tel.: 606622826, Email: Tato e-mailová adresa je chráněna před spamboty. Pro její zobrazení musíte mít povolen Javascript.

Jak zjistit, který typ LCD panelu objednat?

Nejbezpečnější metodou je obrátit se na servis, ale chcete-li zažít malé dobrodružství, můžete to zkusit sami.

U výběru panelů je třeba brát na zřetel tyto zásadní parametry a je nutné, aby se náhradní displej shodoval ve všech těchto bodech:

  • druh podsvícení
  • rozlišení
  • počet pinů na konektoru
  • umístění konektoru
  • rozměr (úhlopříčka)

Druh podsvícení (backlight):

Všechny moderní notebooky používají pouze dva druhy podsvícení. CCFL a LED.

  • CCFL(Cold Cathode Fluorescent Light) je starší metoda podsvícení. Samotny panel má zezadu malou zářivku a napájení této zářivky zajišťuje tzv. invertor (inverter).
    • CCFL 1 (používá jednu trubici)
    • CCFL 2 (používá dvě trubice)
  • LED (Light Emitting Diodes) je novější systém, který nepoužívá žádný invertor pro napájení. Podsvícení zajišťují LED diody.

Varianty podvícení NEJSOU zaměnitelné, typ nového LCD panelu musí mít podsvícení stejného typu. CCFL je již zastaralý typ a brzy nebudou displeje s tímto typem podsvícení dostupné. Nicméně můžete použít převodník CCFL na LCD . Invertor se v tomto případě zcela odpojí a je nahrazen speciální redukcí. Tuto redukci budeme mít brzo v nabídce a objeví se i odkaz v tomto článku.ccfl

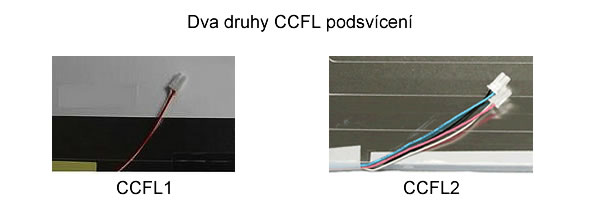

Na tomto obrázku je patrný rozdíl mezi CCFL1 a CCFL2. V případe LED podsvícení nenaleznete na displeji kabel žádný.

Rozlišení (resolution):

Rozlišení určují dvě čísla - horizontální a vertikální počet zobrazovacích pixelů. Pokud si nejste jisti, jaké rozlišení používáte, zkuste tuto stránku: www.whatismyscreenresolution.com. Při objednávání displeje si dejte pozor, ať má stejný tento parametr.

Zde je seznam všech známých rozlišení displeje:

  • 2048x1536 (QXGA)
  • 1920x1200 (WUXGA)
  • 1920x1080 (WUXGA) Full HD
  • 1680x1050 (WSXGA+)
  • 1680x945 (WSXGA+)
  • 1680x900 (WSXGA+)
  • 1600x900 (WXGA++) HD+
  • 1600x1200 (UXGA)
  • 1440x960 (WXGA+)
  • 1440x900 (WXGA+)
  • 1400x1050 (SXGA)
  • 1366X768 (WXGA) HD
  • 1280x1024 (SXGA)
  • 1280x720 (SD+)
  • 1280x854 (WXGA)
  • 1280x800 (WXGA)
  • 1280x768 (WXGA)
  • 1152x768 (WXGA)
  • 1024x768 (XGA)
  • 1024x600 (WSVGA)
  • 1024x576 (WSVGA)
  • 800x600 (SVGA, historické)
  • 640x480 (VGA, prehistorické)

Počet pinů:

Propojení mezi deskou a LCD zajištuje flex kabel, který se připojuje do konektoru na panelu. Tento konektor má buď 30 nebo 40 pinů a nový displej musí mít pochopitelně stejný konektor.

Umístění konektoru:

Pokud displej otočíte zadní částí k sobě, pak konektor můžete vidět z některých z těchto pozic:

  • vlevo nahoře
  • vlevo dole
  • vpravo nahoře
  • vpravo dole

Takto pojmenovaná pozice je použita i ve specifikaci panelu. I tomuto parametru věnujte pozornost!lcdconn

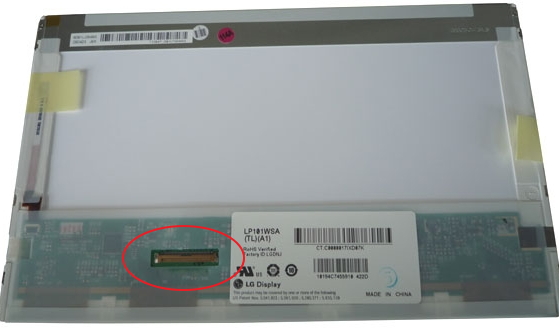

Na tomto obrázku je ukázka levého dolního usazení konektoru.

Úhlopříčka:

Úhlopříčka displeje je jednoduchý parametr, který vyjadřuje rozměr v palcích (1 palec = 2,54 cm) úhlopříčně od jednoho rohu k druhému. Hodnoty úhlopříček včetně rozlišení a přepočtu na cm naleznete v následující tabulce:

ÚhlopříčkaRozlišeníPoměr stranŠířkaVýškaÚhlopříčka
12.1" 800 x 600 4:3 24.59 cm 18.44 cm 30.73 cm
12.1" 1024 x 768 4:3 24.59 cm 18.44 cm 30.73 cm
12.1" 1280 x 768 5:3 24.59 cm 18.44 cm 30.73 cm
12.1" 1280 x 800 16:10 24.59 cm 18.44 cm 30.73 cm
12.1" 1400 x 1050 4:3 24.59 cm 18.44 cm 30.73 cm
13.3" 1280 x 800 16:10 28.65 cm 17.9 cm 33.78 cm
13.3" 1440 x 900 16:10 28.65 cm 17.9 cm 33.78 cm
14" 1366 x 768 16:9 31.00 cm 17.43 cm 35.56 cm
14.1" 1280 x 800 16:10 28.65 cm 21.49 cm 35.81 cm
14.1" 1280 x 1024 4:3 28.65 cm 21.49 cm 35.81 cm
14.1" 1440 x 900 16:10 28.65 cm 21.49 cm 35.81 cm
14.1" 1400 x 1050 4:3 28.65 cm 21.49 cm 35.81 cm
15" 1024 x 768 4:3 30.48 cm 22.86 cm 38.1 cm
15" 1400 x 1050 4:3 30.48 cm 22.86 cm 38.1 cm
15.4" 1280 x 800 16:10 33.17 cm 20.73 cm 39.12 cm
15.4" 1440 x 900 16:10 33.17 cm 20.73 cm 39.12 cm
15.4" 1680 x 1050 16:10 33.17 cm 20.73 cm 39.12 cm
15.6" 1366 x 768 16:9 34.54 cm 19.43 cm 39.62 cm
15.6" 1600 x 900 16:9 34.54 cm 19.43 cm 39.62 cm
16" 1920 x 1080 16:9 35.42 cm 19.92 cm 40.64 cm
17" 1440 x 900 16:10 36.62 cm 22.89 cm 43.18 cm
17" 1680 x 1050 16:10 36.62 cm 22.89 cm 43.18 cm
17" 1920 x 1080 16:10 36.62 cm 22.89 cm 43.18 cm
17.3" 1600 x 900 16:9 38.30 cm 21.54 cm 43.94 cm
17.3" 1920 x 1080 16:9 38.30 cm 21.54 cm 43.94 cm

Kde koupit LCD displej?

Pokud byly informace užitečné, rádi vám pomůžeme i s objednáním náhradního dílů. LCD panely k notebookům můžete objednat v našem e-shopu ZDE (ovšem doporučujeme raději nás kontaktovat e-mailem a napsat PŘESNÉ označení notebooku a my Vám pošleme nabídku).

Kromě náhradních panelů nabízíme též invertory, baterie, adaptéry, napájecí DC jacky, flex kabely, klávesnice. Neváhejte se na nás obrátit s čímkoli, co se vašeho notebooku týká. Váš kontakt: Tato e-mailová adresa je chráněna před spamboty. Pro její zobrazení musíte mít povolen Javascript.

Seznam základních variant displejů:


ÚhlopříčkaRozlišeníPodvíceníKonektorUmístěníMat/LeskOdkaz
15,6 palců WXGA HD (1366 x 768) LED 40 pin vlevo dole lesklý e-shop
15,6 palců WXGA HD (1366 x 768) LED 40 pin vlevo dole matný e-shop
15,6 palců WXGA HD (1366 x 768) LED 40 pin vpravo dole lesklý e-shop
15,6 palců WXGA HD (1366 x 768) LED 40 pin vpravo dole matný e-shop
15,6 palců WXGA HD (1366 x 768) CCFL 1 30 pin vpravo nahoře matný e-shop
15,4 palců WXGA (1280 x 800) CCFL 1 30 pin vpravo nahoře lesklý e-shop
15,4 palců WXGA (1280 x 800) CCFL 1 30 pin vpravo nahoře matný e-shop
15,4 palců WXGA+ (1440 x 900) LED 40 pin vlevo dole lesklý e-shop
15,4 palců WXGA+ (1440 x 900) LED 40 pin vpravo dole matný e-shop
17,3 palců WXGA+ HD (1600 x 900) LED 40 pin vlevo dole lesklý e-shop
17,3 palců WXGA+ HD (1600 x 900) LED 40 pin vpravo dole lesklý e-shop
